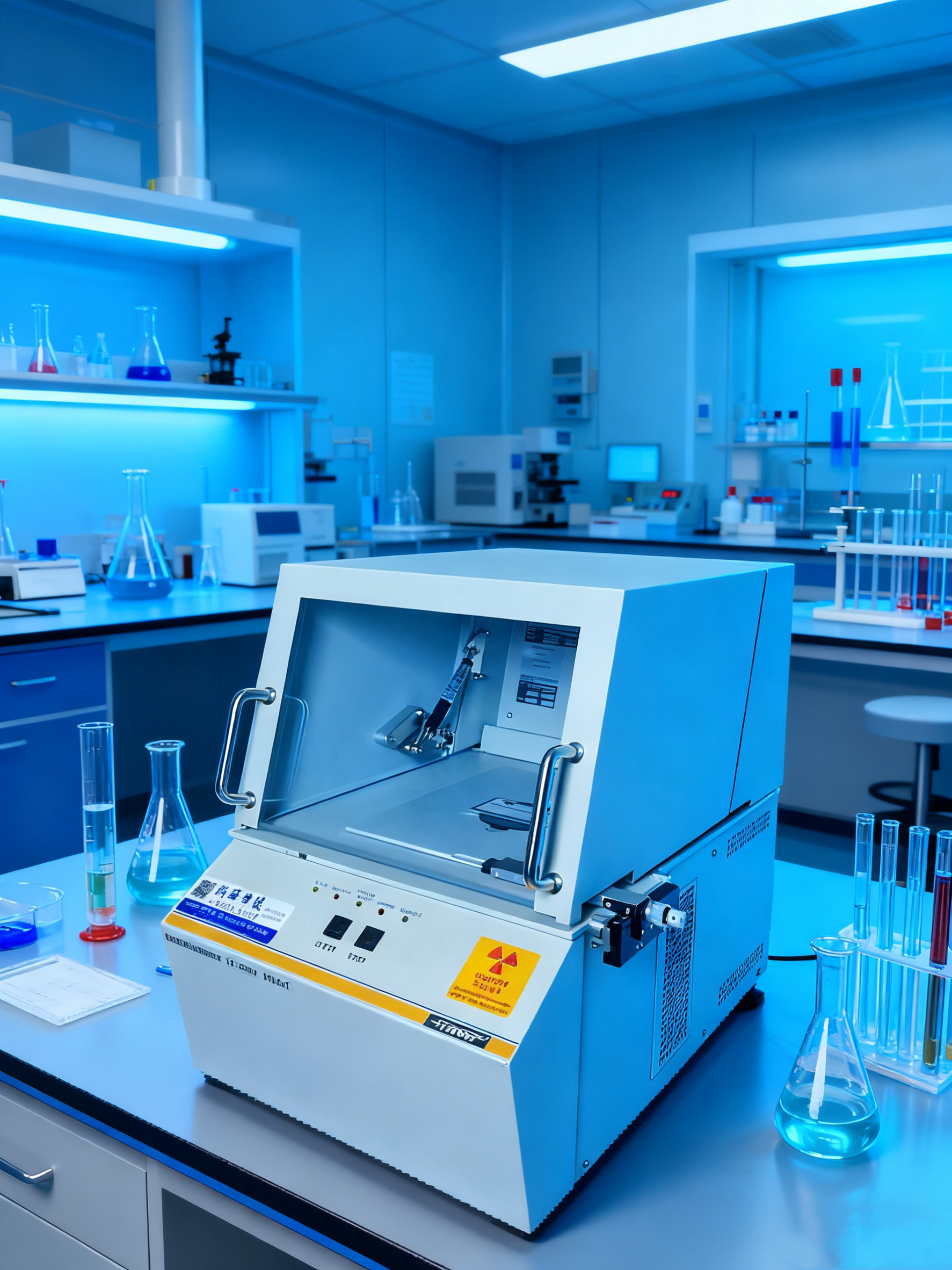

点击次数： 在现代制造业中，从微小的电子元器件到庞大的航空发动机部件，表面镀层扮演着至关重要的角色。它不仅能提供美观、防腐、耐磨等性能，更直接影响着产品的导电性、可焊性和可靠性。如何精确、快速且无损地测量这些镀层的厚度与成分？菲希尔X射线荧光镀层测厚仪，正是解决这一挑战的行业标杆。
一、 核心原理：X射线荧光（XRF）技术
菲希尔测厚仪的核心是**能量色散型X射线荧光（ED-XRF）**分析技术。其工作原理可以通俗地理解为“用X光激发材料，并倾听其独特的‘回声’”。
激发： 仪器内置的X射线管产生一次X射线，照射到待测样品的表面。
荧光产生： 一次X射线与样品镀层及基材的原子发生碰撞，将原子内层的电子击出。此时，外层能量更高的电子会跃迁到内层空位，以释放**二次X射线（即特征X射线荧光）**的形式稳定下来。
“指纹”识别： 关键在于，每种化学元素（如金、银、铜、镍、锡等）被激发后产生的荧光X射线，其能量都是独一无二的，如同元素的“指纹”。
检测与分析： 高精度探测器接收这些荧光X射线，并根据其能量进行分类，根据强度进行计数。通过分析特定元素荧光的强度，并结合复杂的物理模型（菲希尔 fundamental parameter 基础参数法），仪器便能精确计算出：
镀层厚度： 单层或多层镀层的厚度。
成分分析： 合金镀层中各元素的百分比含量。
溶液分析： （配合专用附件）测量电镀槽液中金属离子浓度。
整个过程完全无损，样品在测量后无任何化学或物理损伤，可直接用于后续生产或装配。
二、 为何选择菲希尔？——品牌的核心优势
德国菲希尔-赫尔姆特公司是表面测量技术领域的全球领导者，其XRF测厚仪之所以备受推崇，源于以下几大优势：
卓越的测量精度与稳定性： 菲希尔拥有数十年积累的庞大应用数据库和先进的FP算法，能够精确处理各种复杂基材、多层镀层和合金镀层的测量难题，确保结果的高度准确和长期稳定。
领先的硬件技术：
高性能探测器： 普遍采用硅漂移探测器（SDD），具有极高的分辨率和计数率，能清晰区分相邻元素的谱线，尤其适合测量薄镀层和轻元素。
优化的X射线光路： 精心设计的聚光毛细管光学系统可产生微小的测量光斑，实现对微小焊盘、细导线等微小区域的精准测量。
强大而直观的软件： 菲希尔的WinFTM®软件是其灵魂所在。它不仅操作界面友好，更具备强大的功能：
自动程序开发： 即使是非专业人员也能快速创建准确的测量程序。
丰富的统计功能（SPC）： 实时监控生产过程，进行质量趋势分析。
合规性支持： 完全符合RoHS、ELV等环保法规的检测要求。
全面的产品线： 菲希尔提供从高端台式机到紧凑型台式机，再到手持式设备的全系列产品，满足实验室、生产线和现场检测等各种场景的需求。
XDV®-μ / XUL® 系列： 高性能台式机，适用于研发和实验室的复杂分析。
X-SPECT® 系列： 紧凑型台式机，是生产线上质控的理想选择。
FISCHERSCOPE® X-RAY XDAL®/XAN®： 模块化设计，可根据需求灵活配置。
三、 核心应用领域
菲希尔XRF测厚仪几乎渗透到所有对表面处理有高要求的行业：
电子与半导体行业：
PCB电路板： 测量焊盘上的化学镍金（ENIG）、化学镍钯金（ENIGPEG）、沉锡、沉银等镀层厚度，确保可焊性和可靠性。
连接器与端子： 测量金、锡、镍等镀层，保证导电性和插拔寿命。
半导体封装： 测量引线框架和芯片上的镀层。
电镀与表面处理行业：
装饰性镀层： 测量水龙头、首饰上的铬、镍、金、银等镀层厚度。
功能性镀层： 测量汽车紧固件上的锌、锌镍合金等防腐镀层。
珠宝与贵金属：
纯度分析： 精确测定黄金、白银、铂金等饰品的贵金属含量（克拉值）。
镀金厚度： 无损检测首饰或工艺品表面的镀金层厚度。
航空航天与汽车：
涡轮叶片： 测量热障涂层（TBC）的厚度。
关键紧固件： 测量镉、银等特殊镀层，保障极端环境下的安全性能。
四、 选型考量要点
选择合适的菲希尔XRF测厚仪，需综合考虑以下因素：
测量需求： 需要测量哪些元素？镀层是单层还是多层？厚度范围是多少？
样品尺寸与形状： 是平面样品还是异形件？样品尺寸有多大？这决定了测量仓的大小和是否需要特殊夹具。
测量精度要求： 是用于生产线常规抽检，还是用于实验室高精度研发？
自动化程度： 是否需要配合自动化产线，实现无人值守的批量测量？
预算与服务： 在满足技术要求的前提下，考虑设备投资回报率，并选择能提供本地化校准、维护和技术支持的可靠供应商。
菲希尔X射线荧光镀层测厚仪不仅仅是一台测量设备，它是现代制造业质量保证体系中不可或缺的一环。它将复杂的表面化学信息，转化为简单、直观、可追溯的数字数据，帮助企业优化工艺、降低成本、预防质量风险，并最终赢得市场信任。投资菲希尔，就是投资于精准、高效和可靠的未来。
