点击次数： 连接的可靠性，始于毫厘之间
在高度集成的现代电子设备中，一个微小的端子压接点，往往是决定整个系统成败的关键。一个看似完美的压接，其内部可能隐藏着气孔、裂纹、导体分布不均等致命缺陷。这些缺陷会导致接触电阻增大、温升过高，甚至引发火灾和设备瘫痪。如何“透视”压接点的内部，精准评估其质量？端子截面分析仪，正是解决这一难题的“火眼金睛”。
什么是端子截面分析仪？

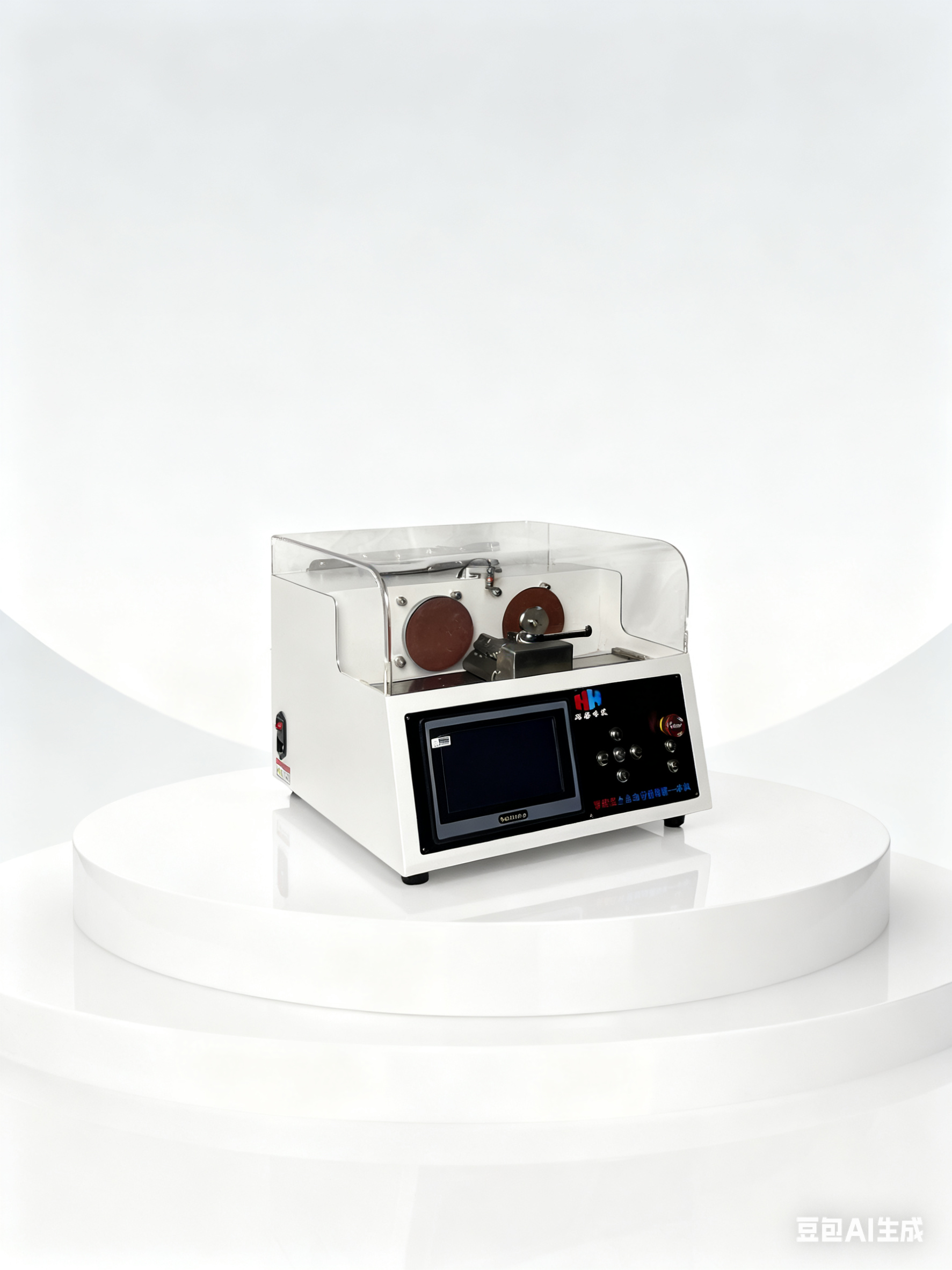

端子截面分析仪是一套集样品制备、显微成像、智能分析于一体的专业检测系统。它通过对压接后的端子进行精确的切割、研磨、抛光，获取其平整的横截面，再利用高分辨率光学显微镜和专用分析软件，对截面的关键几何参数进行自动化测量与评估，从而科学、客观地判定压接质量的好坏。
核心价值：从“经验判断”到“数据驱动”
传统的压接质量检测多依赖于拉脱力测试或人工经验判断，存在破坏性、滞后性和主观性强的弊端。端子截面分析仪带来了革命性的改变：
无损化评估思路： 虽然样品制备是破坏性的，但它通过抽检实现了对批次产品质量的精准预测，避免了全检拉脱力测试的巨大浪费。
可视化诊断： 将肉眼不可见的内部结构清晰地呈现在屏幕上，让质量问题无处遁形。
量化分析： 将模糊的“好”与“坏”转化为精确的数据指标，为工艺改进提供可靠依据。
标准化作业： 依据国际通用标准（如IPC/WHMA-A-620, USCAR-21, JIS等）进行评判，消除人为差异，确保检测的一致性和公正性。
标准工作流程：从样品到报告的自动化之旅
一套完整的端子截面分析通常包含以下步骤，高端设备已实现大部分流程的自动化：
取样： 从待检线束上截取包含端子的样品。
镶嵌： 将样品嵌入特制的树脂中，固定并保护样品，便于后续研磨。
研磨与抛光： 这是关键步骤。通过精密的研磨抛光机，使用不同粒度的砂纸和抛光液，将样品截面处理成如镜面般平整、无划痕的状态。高端设备可实现全自动研磨抛光。
显微成像： 将制备好的样品置于高分辨率金相显微镜下，通过高像素工业相机捕捉清晰的截面图像。
软件分析： 分析软件自动识别图像中的各个区域（端子壁、导体、绝缘层等），并进行一键测量。
报告生成： 系统自动生成包含所有测量数据、标准对比、合格/不合格判定以及原始图像的检测报告，支持数据存档与追溯。
关键测量参数与分析项目
专业的端子截面分析软件能够精准测量以下核心指标：
压接高度与宽度： 最基础的几何尺寸，直接影响压缩率。
压缩率： 导体和/或绝缘皮被压缩的百分比，是评估压接紧密度的核心指标。
底部/顶部间隙： 压接后端子与导体之间或端子翼片之间的空隙，过大或过小均不合格。
毛刺高度： 压接过程中产生的金属毛刺，过高可能刺破绝缘皮造成短路。
导体分布： 评估所有铜丝是否被均匀包裹，有无集中或散失。
支撑比： 端子壁对导体的有效支撑面积比例。
“喇叭口”与“刷尾”： 评估端子入口和出口处的形态是否良好，避免损伤导体。
技术优势：为何选择我们的解决方案？
全自动样品制备： 从镶嵌、研磨到抛光，一键完成，极大提升效率，消除人为操作误差，确保样品制备的一致性。
高精度成像系统： 采用进口金相显微镜和百万级像素相机，图像清晰，色彩真实，细节毕现。
智能分析软件： 基于深度学习算法的图像识别技术，能精准、快速地自动识别边界，一键完成所有参数测量，并内置多种国际标准库。
数据库与SPC分析： 所有测量数据自动存入数据库，支持统计过程控制（SPC）分析，帮助您监控工艺波动，持续改进生产质量。
一站式服务： 我们提供从设备选型、安装培训、标准解读到应用开发的全方位技术支持。
应用领域
汽车行业： 发动机ECU、车灯、传感器、新能源汽车高压线束等关键连接器的质量控制。
消费电子： 手机、电脑、家电内部连接线的可靠性检测。
航空航天： 对连接可靠性要求极高的飞行器线束系统。
轨道交通： 列车控制、信号系统等复杂线束的制造与检验。
线束制造商： 作为核心研发和质量控制设备，提升产品竞争力。
在万物互联的时代，连接的可靠性就是产品的生命线。一台高性能的端子截面分析仪，不仅是您把控生产质量的利器，更是您赢得客户信赖、塑造卓越品牌的技术基石。
如果您希望将线束品质控制提升到全新高度，请立即与我们联系。我们的技术专家将为您提供量身定制的演示方案，让您亲眼见证数据驱动的品质力量。
