非常荣幸能有机会和贵公司进行三坐标测量仪项目的交流与合作，为了使贵公司进一步了解三坐标测量仪的功能、特点、配置、价格与服务，特提交此报价规格书。衷心希望我们用二十多年的专业测量经验及台湾专业技术水准为贵公司提供规范化服务，用心为您解决测量难题，提升产品品质。
客户名称： 供 货 商： 东莞市维鸿精密仪器有限公司
联 络 人： 业务承办： 李思丽
客户电话： 联系方式： 13549207020
客户传真： 报价单号： WH2024111809
一、仪器名称:自动三坐标测量仪
序号 名 称 规格型号 数量 单价 总金额
1 自动三坐标测量仪 DaisyB686 1台 ¥ ¥
含税总金额(大写): 人民币
二、报价说明
1、税收：以上报价含增值稅13%。
2、付款方式：合同签定 3 日内支付50%定金,支付40%发货款后7日内发货,余款10％机台验
收合格后一次付清。
3、交货时间：合同签订收到定金后20个工作日交货。
4、 交货地址：贵公司国内工厂一楼;(需方负责工厂卸货内部就位有关事宜,并提供机器所需设施条件)报价不含吊车、叉车、开补墙孔、架空作业、水电、气及其它机械设备等费用,须由客户方负责。
5、保固期限：正常使用情况下仪器设备免费保修12个月（消耗品、易损件除外，人为与不可抗力情况不在保修范围内；广东省以外服务费另计）。
6、报价有效期：30天。
三、技术规格及主要技术指标

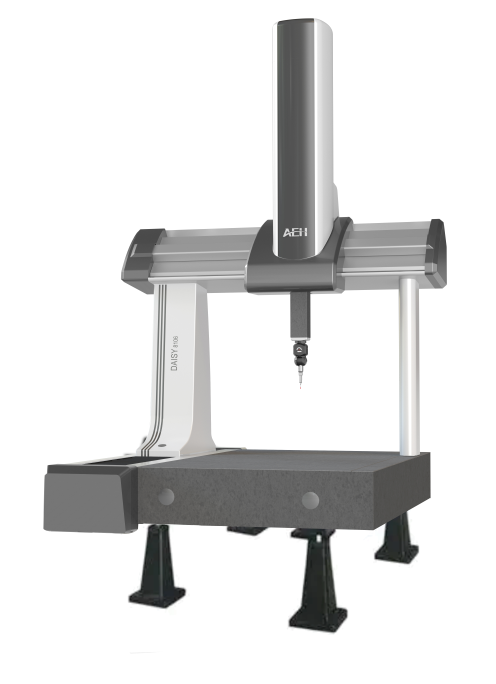

机器名称 DaisyB686移动桥式三坐标测量仪
主要配置 规格型号 品牌 产地
主机型号 DaisyB686 AEH爱德华 中国西安
测座配置 AH75T自动双旋转测头座 MORA 德国
测头配置 TD MORA 德国
控制系统 DCC-T3 MORA 德国
光栅尺 0.1µm Renishaw 英国
测量软件 NET-DMIS.EXT MORA 德国
测针组 M2 MORA 德国
技术参数 分辨率：0.1µm
示值误差：MPEE≤2.4＋L/300m
探测误差：MPEE≤2.4m
空间速度：519mm/s
空间加速度：1732mm/S
工 作 台：长1356mm x宽670mm x厚235mm
测量范围：X600mm x Y800mm x Z600mm
外形尺寸：长1356mm x宽1940mm x高2710mm /
最大载荷：800kg
设备净重：1200kg
环境要求 测量机室温度: 18℃ - 22℃。
温度时间梯度：≤0.5℃/h ＆ 1-2℃/24h。
环境湿度：40%-60%。
气源要求：
供气压力：6-10Bar 耗气量：60L/min
配电要求：
电压：220V +10% 频率：50Hz
最大耗电量：1KVA 电流：15A
具备可靠接地系统：接地电阻小于4 欧姆
在测量机使用或精度检定前至少连续恒温24H。
四、配置清单
序号
NO 名称
Name 规格型号
Specification 数量
set 说明
Description 备注
Note
主 机
1 主体 DaisyB686移动桥式三坐标测量仪 1
2 控制系统 德国MORA DC-T3控制系统 1
3 操纵盒 操纵盒 1
4 驱动系统 三轴马达驱动系统 3
5 手册资料 NET-DMIS软件操作手册 1
6 校验标准球 直径Ø25 1
探测系统
1 测座 德国AH75T自动双旋转测头座 1
2 测头 德国MORA TD测头 1
3 测杆 TP20标准组测针套装 1
软件系统
1 测量软件 NET-DMIS.EXT 测量软件 1
2 手册资料 NET-DMIS EXT软件手册（加密锁） 1
计算机系统
1 计算机 DELL高端商务套装 1
2 打印机 A4彩色喷墨打印机 1
五、技术特点与优势
1、主机:
测量机主体工作台采用3+2的支撑点选用，通过三个经过严密计算的主支撑点，确保工作台及Y轴导轨变形最小，提高了测量机精度。备用的辅助支点有效保证设备作业时的安全性、可靠性、稳定性。
框架采用全封闭结构，采用优质铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，在设计中采用大跨距对称性设计，有效提升刚性、减小受力引起的变形，倍增提高测量机动态测量精度。
X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，各向同性的三轴具有相同的温度效应，保证了测量机在不同温度梯度下的精度。
配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了气浮导轨运行安全可靠。
花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度的稳定。
精密级花岗岩导轨具有稳定性好、变形小、硬度高的特点，当气浮与导轨因摩擦损坏时，仅需替换气浮快速修复。缩短维修工作时间，降低维修费用。
X横梁采用专利技术，梯形截面45°放置技
术，是相同高度、宽度矩形横梁气浮跨距的1.4倍，有效的提高了测量机精度。
Z轴采用低摩擦气缸平衡重力技术，可实现便捷、即时的调节平衡重力，提高了测量机动态测量精度。
整机采用先进的有限元分析设计，
对零件进行结构优化设计。
设备依托现代工业设计理念，充分考虑了人机工学特点，使设备操作更加舒适。
设备采用多重防护措施，如：Z轴平衡气缸压力实时检测保护、开机空气轴承延时通气保护、空气轴承工作压力实时检测、软限位、电限位、硬限位等保护功能、长时间无人操作断电保护等多项保护功能，大大提高了设备的使用安全性。
驱动系统采用国际著名品牌的高性能直流伺服电机、同步齿形带传动装置，使传动更快捷、更精准、更稳定；
采用最高分辨率可达0.001um，包含自动增益控制（AGC）或自动偏置控制（AOC）实时信号调节技术的进口精密光栅系统为测量机提供了准确可靠的长度计量基准，保证了机器测量的精准性、重复性；
测量机出厂前经过质检部门72小时连续无故障运行测试，确保设备运转的稳定性。
2、测头系统
测头座：德国摩拉AH75T自动双旋转分度测头座,具有防碰撞保护装置，具有M8测头接口。
技术参数
项目 参数
分度机构 绕A轴（水平轴） A 范围0°～105°最小步距7.5°
绕B轴（铅垂轴） B 范围±180° 最小步距7.5°
空间位置 720
最大输出扭矩 0.45Nm
允许最大加长杆长度 300 mm
重量 583g
测 头： 德国MORA触发测头（包含标准测力模块）
技术参数
项目 参数
感应方向 ±X ±Y +Z
单向重复性（2δ） 0.35μm
2D（XY）测量误差 ±0.8μm
参数 M2标准测力模块
测针组
名称 数量（根）Quantity
测针Stylus 7
测针加长杆Stylus Extension 4
测针中心座Stylus Center Kit 1
校准器： Φ25及万向球座Kit T5 1套。
3、数据处理系统
项目 参数要求
品牌 DELL
操作系统 Windows 10 64位
CPU 双核3.5G
内存 16G
硬 盘 1T
显 卡 集成显卡
图形库 OPENGL（操作系统提供）
显示器 21″液晶显示器
打印机 HP A4彩色喷墨
4、控制系统：欧洲知名CNC控制系统
DCC-T3 控制器是德国MORA Metrology GmbH公司推出的一款高性能运动控制器，能够广泛适用于各种工况的高性能、高可靠性的运动控制解决方案。
DCC-T3控制器采用国际先进的上、下位机式的双计算机控制系统，利用控制层和应用层独立运行的原理，使得测量机（CMM）的测量效率、精度和稳定性等功能极大地提高；
控制器内部采用先进的连续运动轨迹插补算法，可进行测量轨迹的优化整合，自动生成合理的测量运动轨迹；
控制系统采用多种控制模式，提供多种安全保障功能，增加了安全可靠性。当有意外发生时，控制器则能够在极短时间内切换到相应的安全模式，并诊断出故障原因；
驱动系统采用直流伺服电机驱动，可使电机按照T曲线速度或S曲线速度运动，确保机器运动状态保持平稳；
控制器内部具有温度、电压及电流监控系统，可避免因欠压、欠流等情况下发热高而引起故障；
此类控制器提供TCP/IP，RS232等多种通讯方式，以便于控制系统与计算机连接或和其它外围设备连接；
与控制器相匹配的操纵杆，具有12个自定义功能键，同时具有根据操作者相对机器不同位置进行操作方向设置的功能键，使应用起来更加方便；
每种规格型号的控制器具有多种备选插口，可以极大地满足客户需求；
此类控制器具有超强的抗电磁干扰能力；
同时此类控制器支持触发式、扫描式、线激光式、光学影像等多种测量方式，也可扩展为八轴控制器可以满足不同测量机测量目的所需；
此类控制器可支持与加工机床的通讯连接，并具有机床运作时所需的G代码和M代码功能。
5、软件系统：NET-DMIS EXT测量软件包
NET-DMIS 是西安爱德华测量设备股份有限公司开发的新一代通用三维测量软件包。以通过PTB认证的严谨算法为核心，以体现当今国际上专业三维建模、数字模拟及CAD/CAM软件开发最先进理念的高效、稳定的开发平台为基础，融合爱德华测量设备股份有限公司的创新精神和在坐标测量领域的丰富经验，NET-DMIS 通过其简便易用的操作界面、丰富完善的功能、无限的可扩充性及ISO标准的公差评判为各界各种各样的几何量测量问题提供了有效、便捷、完美的解决方案。九千多家客户群就是NET-DMIS强大测量功能软件成功的见证者。
支持多种控制系统如，UCC、PANTEC、SB、DCC、ACC等；
支持多种测头，如：触发式、影像式和线激光等，方便进行多种形式的测量；
模块化的软件结构，可选配各种专用软件（叶片、样板、量块、三坐标齿轮、蜗轮蜗杆、凸轮、螺纹）和专用功能模块（统计、外挂光学、曲线评定、线激光、网络接口、EMRP接口、OFFICE导出、温度补偿、更换架、程序镜像），以及进行二次开发的可能；
具有简洁直观的操作界面及可追溯的清晰的操作流程记录；
具有点、线、面、圆、圆柱、圆锥、椭圆、圆槽、方槽、圆环、球、曲线等多种基本几何元素的测量及评定；
通过对元素的构造、转换、再现、投影、存储/调用及相关计算，可实现对已测元素进行后续操作，得到设备不同状态的转换结果、角度、距离等；
强大的形位公差测量功能涵盖了所有的相关内容及评定方式，测量内容包括直线度、平面度、圆度、圆柱度、轮廓度、垂直度、平行度、倾斜度、同轴度、同心度、对称度、位置度、复合位置度、曲线轮廓度、曲面轮廓度、径向圆跳动、径向全跳动、端面圆跳动、端面全跳动；公差规则包括独立原则和相关原则等；
不同工件坐标系的建立方式可满足各种工件的测量和评定，有适合于箱体类零件的工件位置找正，有适合于复杂曲面类的RPS找正，也有适合于模具检具类的三个中心点找正等；
支持多语言的切换，支持公制和英制，极、直坐标系下测量的选择等；
具备清晰的树形程序编辑器和方便快捷的字符式程序编辑器，通过智能化的自学习测量，即使不懂编程亦能应用自如；
简捷直观的测量路径显示功能，以便判断运动轨迹是否安全合理，测量过程是否干涉；
具备NET-DMIS标准版的所有功能；
可实现手动测量与参数化的特征测量之间的无缝切换；
具有CAD三维模型（SAT、IGES、STEP、STL）的导入功能，可用鼠标直接在模型上拾取基本几何元素、曲线、曲面等元素，自动生成程序并完成特征测量；可生成元素CAD标签，并可单页输出CAD元素标签。
可选配导入CATIA、SolidWorks、Pro-E、ParaSolid、UG、Inventor、VDA-FS、DXF、DWG三维模型的直读；
具有导出SAT、IGES、STEP格式实测数据功能；
可选配导出ParaSolid、VDA-FS格式实测数据功能；
导入的模型可以进行模型坐标系转换、重新分层、改变颜色等操作；
支持触发式的曲线测量，包括曲线扫描、导入曲线数据、创建截面线、2维CAD曲线测量和3维CAD曲线测量；
基于三维模型的脱机编程、模拟测量和同步测量的实现，使编程更加直观；
六、服务条款
1、包装运输
包装方式：木质集装箱（主、副箱）
2、验收规范
环境要求确认: 依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试
现场安装调试：
维鸿精密仪器有限公司安装、调试。设备到达用户现场，卸车时应检查外包装箱有否破损，做好详细记录并双方签字确认。所有包装箱需要在维鸿技术人员监督和认可的情况下才能开启。根据需要，用户需提供内部运送、拆装支持和相应的机器吊装设备。进行测量机的安装时，需在满足供货方所需求环境条件符合标准规定的情况下才能进行。
检验依据：
维鸿精密仪器有限公司同用户共同负责测量机安装现场的最终验收，最终的验收将根据ISO10360-2检定规程执行。设备验收合格后，由双方共同签署《三坐标测量机最终验收报告书》。如用户请第三方权威机构进
行最终验收，验收费用由用户负担。
验收方法：
在用户现场调试后的测量机验收方法，依据ISO10360-2校准规范执行。
检定项目：
外观及各部分的相互作用计算机、打印机及软件功能
探测误差（R）
示值误差（E）
检定方法：检定前测量机应通电24小时以上。
目测和操作试验检定外观及各部分的相互作用。
用相应的诊断程序检定计算机、打印机及软件功能。
探测误差（R）的检测：
在直径为25mm的标准球上，用探针测25个点，各点在半球上的分布尽量均匀，用全部25个测量值计算出最小二乘球的中心，并计算出各点的径向距离，最大径向距离与最小径向距离之差即为探测误差。应满足给定的P值。
长度测量的示值误差（E）的检测：
在坐标测量机的工作空间七个方位，每个方位测5个尺寸的量块，每个尺寸的量块测量三次。即 35组测量长度总测量次数为105次。计算105个长度测量的误差值△L（换算成m），如果无一个超出规定的E值，则坐标测量机长度测量的示值误差（E）的检测被通过。
35组测量长度中，允许最多有5组，其三次重复测量中有一次超出规定的E值，对每个超差的测
长度，应在相应的方位在测10次，如10次重复得到的所有长度测量的误差值△L在E值内，则示值误差（E）的检测被通过。
验收交接：
以检定纪录、装箱单和合同为准，双方交接、验收。
验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题可签署备忘录，以便服务、解决。
3、技术培训：
培训内容与约定
该课程旨在对测量机系统操作人员提供系统使用和坐标计量技术基本培训。参加该课程人员一般要求具备
计量基础知识、计算机应用知识及初级英语知识。
培训方式：网络在线培训和视频相结合的方式
参加人数：2人
培训认证
培训结束由我公司培训中心及上岗认证领导小组进行考试，合格后颁发《三坐标测量机操作合格证》。
4、保修维护：
质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成机器
故障，负责免费维修。
质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中
存在的困难和问题，为用户提供技术咨询。
我公司负责为用户免费提供计量测试技术咨询服务。
我公司以成本价终身为用户提供设备保修服务。
我公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。
我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
用户所在地区如有我公司地区办事处，其售后技术服务事宜由公司地区办事处全面负责。
5、承诺（服务专线：400-1688-604）：
质量承诺
设备发生机器故障确认为质量问题导致，我公司承诺免费维修维护。
服务承诺
对客户提出的服务要求4小时做出响应，如有必要，48小时到达用户现场服务。
6.合作客户
附件一：西安爱德华测量设备股份有限公司简介
爱德华测量是一家专业从事计量检测领域仪器、软件开发制造的国际化集团公司。集团总部位于世界精密量具量仪的摇篮—德国，集团所属7个独立的子公司，分布于德国、法国、中国西安、中国东莞，旗下历史最悠久且国际知名的德国MORA公司已有110年历史。
西安爱德华测量设备股份有限公司是爱德华集团的生产制造及开发基地之一，公司在沈阳、青岛、苏州、宁波、广州、深圳、重庆等地设立多个销售服务机构，为用户提供线上培训、交流及维护等服务,同时根据用户的使用特点和需求进行软件升级、技术交流、备件供应等多项增值服务，在售前咨询，售中支持、售后服务各个环节，都追求以最贴心的服务使每一个用户感动。
